MVD100开关状态指示仪
简介

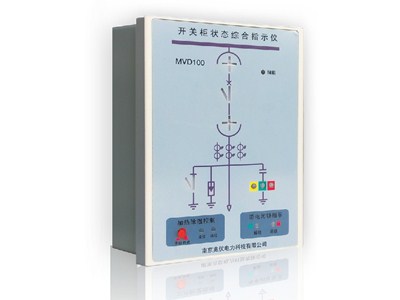

MVD100开关状态显示仪是根据当前中压系统开关柜技术发展而开发设计的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、湿度控制等多种功能于一体，产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
|
系列
|
型号
|
功能说明
|
|
MVD100
开关状态
指示仪
|
MVD100A
|
模拟图指示、高压带电指示及闭锁、加热除湿控制、验电、自检功能、通讯
|
|
MVD100S
|
模拟图指示、高压带电指示及闭锁、加热除湿控制
|
主要技术指标
工作电源：AC85V～265V DC110V/220V
使用环境：-10℃～50℃， ≤95%RH
存储环境：-40℃～80℃， ≤95%RH
介质强度：外壳与端子之间≥AC2000V
绝缘性能：外壳与端子之间≥100M
抗电磁干扰性能：符合IEC255-22标准
主要功能
■模拟指示部分
a.短路器状态指示； b.断路器位置指示； c.接地闸刀位置指示； d.弹簧位置指示；
■模拟高压带电指示及带电闭锁部分
a.启辉/启控电压：大于额定相电压×0.15；
b.闭锁继电器：无工作电源：输出接点断开；有工作电源：高压任一相带电输出接点闭合，高压均不带电输出接点断开；
■加热除湿控制部分（注：除湿加热器为选配配件）
a.加热控制功率：AC220V/5A；
b.温湿度传感器：1路或2路；
c.控制方式：任一路温湿度传感器感湿感温，与其对应的加热器启动加热，加热指示灯点亮；
d.除湿控制：湿度≥85RH或将形成凝露时开始加热，湿度≤75RH凝露解除时停止加热；
e.低温加热：≤5℃启动加热，≥13℃停止加热；
|
