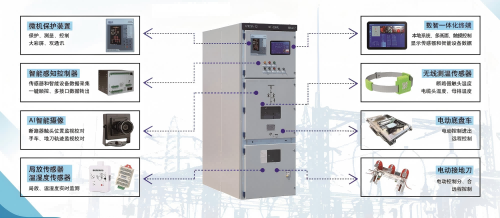

MVSA开关柜数智化系统
开关柜一键顺控功能
• 实现单柜一键顺控或全站一键顺控
• 预设操作任务，一键启动，自动顺序执行
• 控制逻辑可编程，预设操作票，通过五防逻辑校验，模拟预演
• 自动对操作结果进行确认校验
• 闭锁不合法操作，自动报警
手车、地刀 - 电动操作及故障保护
• 电机状态参数可视化
监测电机运转电流和时间，准确预测早期故障，通过状态检修，
使电机驱动系统始终处于健康状态
• 便捷使用
电动、手动模式在任何工况下可自由切换
• 故障保护
提供多段式堵转保护，避免机械卡涩异常情况下损伤机构
断路器特性在线监测
• 合/分闸线圈电流监测
提供合/分闸线圈动作电流录波功能，对线圈健康状况进行评估
• 断路器合/分闸时间监测
监测断路器每一次合闸，分闸时间，为维护人员进一步检修提供参考
• 非侵入式设计
采用非侵入传感，确保机械结构设计的安全性
环境温湿度实时监测
• 多隔室环境在线实时监测
可同时配置低压室，断路器室，电缆室环境温湿度实时监测
• 高精度，宽范围
温度精度：±2℃， 工作范围 －10～＋80℃
湿度精度：±3% RH， 工作范围 0%～100% RH
关键部位动态温升监测
• 测温模块自取电，无电池
测温模块无需额外接线，免维护
• 无线射频通信，实现测温模块与接收装置完全的电气隔离
• 自动识别的组网技术，实现运行/备用开关设备间的快速、无缝对接
• 有效识别潜伏风险
监测范围：－25～＋125℃，精度±2℃
告警阈值预设可调，带有告警延迟，有效屏蔽扰动
红外热成像及测温
• 电缆室及电缆接头的温度热成像监视
具备温度趋势分析、温升分析、超温越限视频捕捉
及告警记录功能；
• 温度测量范围：－40℃～＋300℃
测温精度：±2℃
• 直观实时显示红外温度图像
视频监控和图像识别
• 工业级可见光视频摄像头，对开关设备运行状况实时监控，
提供高清晰度的动态影像和照片，捕捉微小细节；
• 支持机器视觉，支持图像位置状态识别；
• 支持操作视频随动和画面推送，支持操作视频录像；
异常气体及烟雾监测
• 实时监测开关柜内烟气数据，可实现多种气体颗粒度监视，
并实现火灾烟雾异常告警功能；
柜内局部放电监测
• 监测柜内各电气部件之间的绝缘情况，对绝缘降低引起的局部放电，
做实时在线检测和前期预警；
• 实时采集开关柜内的地电波，超声波，特高频等电磁信号；
|
