MVP100系列保护装置
简介
MVP100系列保护测控装置是在多年实践应用和运行经验的基础上，吸取了国内外微机保护装置先进技术，研制推出的新一代微机保护测控装置。广泛适用于电力、水利、石油、化工等行业35KV及以下电压等级系统，作为各种电气设备的主保护或后备保护。

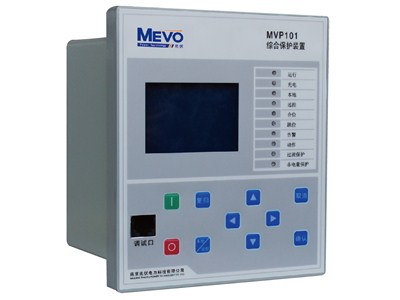

装置具备完善的保护测控功能，可集中组屏安装或在开关柜上分散安装。装置采用薄型密封式结构设计，适合环网柜安装。配合通讯管理单元和监控系统，可以构成完整的自动化系统。针对不同的被保护对象，装置的型号分类如下：
|
MVP100系列保护测控装置
|
|
MVP101
|
综合保护装置
|
|
MVP102
|
进线备自投及保护装置
|
|
MVP103
|
综合保护测控装置
|
|
MVP181
|
综合保护装置（电流型）
|
特点
■ 先进的32位高速处理器，强大的运算判断处理能力。
■ 3.5寸中文液晶显示，人机界面友善、操作方便。
■ 采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。
■ 采用高分辨率采样芯片，精度高，测量精确。
■ 采用高可靠性设计，并具有完善的自检功能。保证装置可靠运行。
■ 体积小、重量轻，可集中组屏，也可分散安装在开关柜上。
■ 装置具有高速RS485通讯接口，方便与各类监控系统及其他智能设备连接通讯。
主要功能
1 保护功能
装置适用于35KV及以下电压等级的发电厂及变电站，功能涵盖了电力变压器保护、线路保护、电容器保护、进线备自投等。
具体保护功能介绍参见后续章节中相应型号保护装置的说明部分。
装置工作电源交直流通用，工作电压范围为85V~265V(AC或DC)；开入回路采用装置自身提供的DC48V电源；继电器出口均为空接点，可直接接入交流或直流控制回路。装置不受工作电源、控制电源类型的限制，可在各种常见电源条件下可靠工作。
2 测量功能
装置可实时采集测量电压、测量电流、频率、有功功率、无功功率及功率因数。
装置设有多路开关量接口（MVP171为9路，其他型号为11路），开入量电源为装置自身输出的直流48V电源。可用于采集断路器位置接点、刀闸位置接点、保护压板接点、外部闭锁接点等开关量。
3 控制功能
装置可接收远方遥控命令进行断路器的分闸、合闸控制操作。也可通过装置面板上的分合按键对断路器进行手动分闸、合闸控制操作。
装置提供了一个名称为“闭锁遥控”的开入回路，可以将外部的“远方/就地”切换开关位置接点接入该回路，来实现对远方遥控操作的闭锁；同时也可以选择用装置面板上的“远方/就地”切换按钮来进行远方、就地的状态切换。当切换到“就地”位置时，由通讯发来的遥控分闸和遥控合闸命令被禁止执行，当切换到“远方”位置时，由通讯发来的遥控分闸和遥控合闸命令被允许执行。装置开入回路默认接入的是“就地”位置接点，当实际接入的是“远方”位置接点时，可以将定值项中的“闭锁遥控开入取反”控制字投入，从而实现相同的闭锁功能。
保护定值的修改、保护功能的投退均可由远方遥控进行。
4 事件报告功能
装置具有事件报告记录功能，可以将发生的重要事件生成报告保存，装置失电后报告不丢失。装置事件的存放采用循环方式，即有最新事件报告保存时，最老的事件自动被删除。
动作事件报告的内容为装置发生保护动作的保护类型、保护动作的发生时间、以及保护动作时刻的故障量数据。
|
