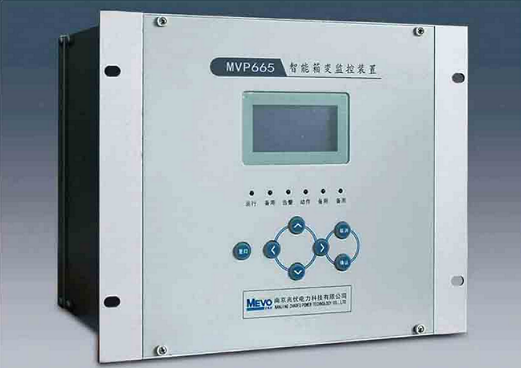

MVP665智能箱变监控装置
一、概述
MVP665 智能箱变监控装置适用于110KV及以下电压等级的光伏及风电箱变的保护、测量、控制、通讯管理及监控。装置可用于光伏及风电箱变低压侧分裂变压器的模拟量采集、非电量保护、远方控制和通讯管理。实现升压站对箱变的远程管理和自动化监控，满足光伏电场及风电场箱变“无人值班，少人值守”的运行管理方式。
MVP665智能箱变监控装置各项功能完备，也适用于充电站箱变及其他类型电力箱变的保护、测量、通讯管理及监控。
二、特点
■ 先进的32位高速DSP处理器，强大的运算判断处理能力。
■ 宽温显示屏，中文人机界面友善、操作方便。
■ 采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。
■ 采用高分辨率采样芯片，精度高，测量精确。
■ 采用高可靠性设计，并具有完善的自检功能，保证装置可靠运行。
■ 具有具有以太网、RS485等通讯接口，方便与监控系统及其他智能设备连接通讯。
■ 具备对箱变的电量保护和非电量保护功能，保护功能可通过就地或远方进行投退和整定。
■ 具备对箱变各种电量和非电量的测控功能，可进行就地控制，也可远方遥控。
■ 集成通讯管理机功能，具备8个主站485通讯接口，每个接口的通讯规约可扩展可配置，可采集管理逆变器、汇流箱、环境监测、直流电源、仪表等周边智能设备数据，实现标准四遥功能。
■ 集成环网交换机功能，可组成光纤自愈环网。
■ 提供网络通讯接口，可接入现场视频摄像头及安防系统，安装方便。
■ 可选多种无线通讯接口方式，适应不同现场需要。
■ 适用于-40℃到+80℃的户外工作环境。

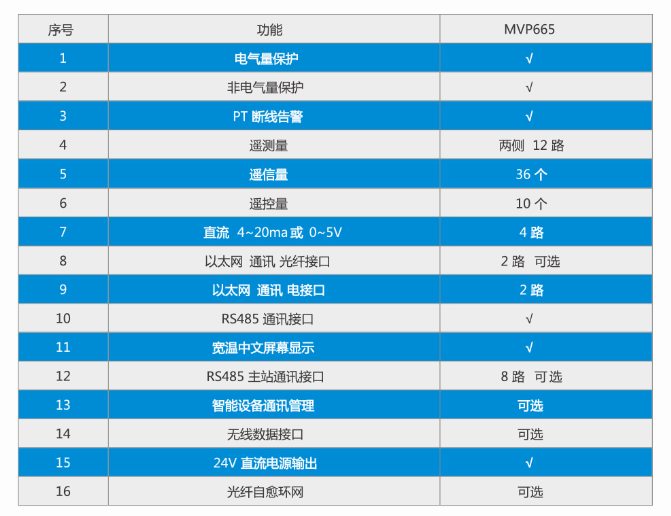

三、功能表
四、功能说明
1、保护功能
■ 电流速断保护
■ 两段式电流保护
■ 过负荷保护
■ 过电压保护
■ 低电压保护
■ 独立的非电量保护，每路可选告警或跳闸
■ 非电量保护包括：重瓦斯、轻瓦斯、温度高、油位低、压力释放等
2、测控功能
■ 遥信：36路外部开关量遥信输入
■ 遥测：3~6路交流电流、3~6路交流电压、有功、无功、功率因数、频率、电度等参数
■ 遥测：4路4-20mA直流量或0-5V直流量（可接温度变送器），其中两路可接PT100测温电阻。装置输出独立的24V电源给传感器供电。
■ 遥控：10个遥控分闸、合闸接点输出
3、通讯功能
装置具有2个以太网接口（电口或光纤接口可选），可组成光纤自愈环网，施工方便，通讯可靠。
装置集成了8路RS485主站通讯接口，内置通讯管理机功能，通讯规约可扩展、可配置。能够实现其他智能设备的接入和数据转发。支持MODBUS规约、扩展101规约、IEC103规约等各种常用规约。
装置可选内置或外置无线通讯功能，支持GPRS、CDMA、ZIGBEE、WIFI等通讯方式，并提供网络摄像机接口，便于安防系统接入。

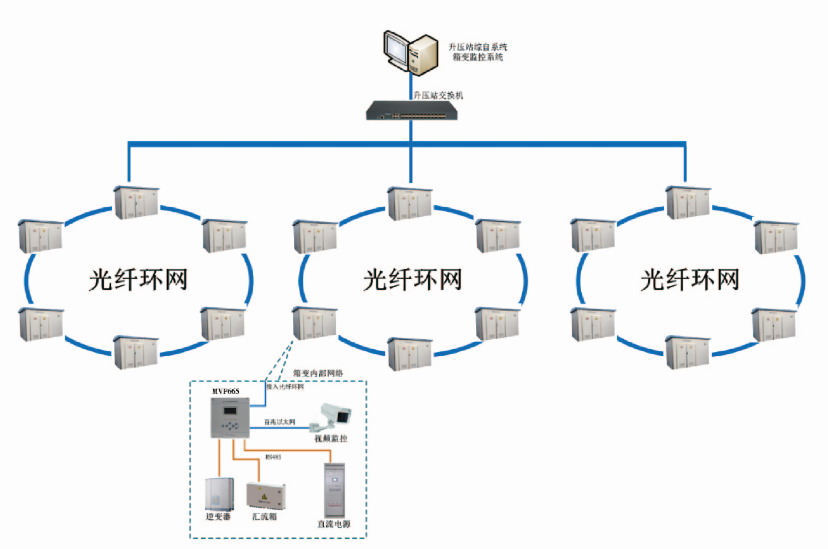

五、典型案例
|
