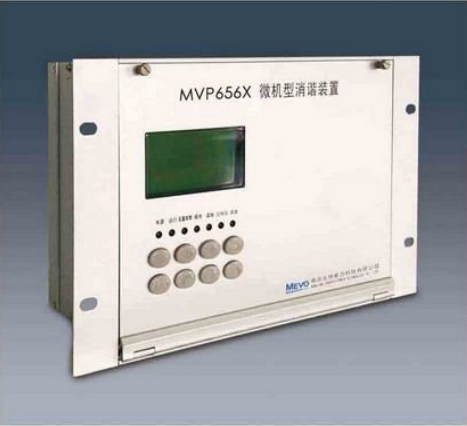

MVP656微机型消谐装置
1 产品概述
MVP656X微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高档单片机为采样运算、逻辑判断和控制中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点，具有外形轻巧美观、安装方便、功耗极低、免调试和维护等创新点。
该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置RS485通信接口。
该装置无需进行整定调试，特别适用于无人值守变电站。
2 装置特点
■ CPU采用TI公司的高档单片机，该芯片运行速度快、抗干扰性能强、集成度高，极大简化了外围电路的设计，同时方便了产品的软件升级和更新；
■ 生产工艺采用表贴焊接技术，提高了整机的可靠性能；
■ 整机功耗极低，在节能降耗方面发挥了决对优势；
■ 显示界面采用128×64汉字图形液晶显示器，中文菜单提示，显示信息丰富、直观；
■ 可实时显示系统时钟、日历、母线PT开口三角电压各频率电压分量；
■ 可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；
■ 有记忆功能，可以存储最近20次发生的故障信息，掉电后不丢失；
■ 消谐元件采用大功率固态继电器，性能安全可靠；
■ 可配置RS485通讯，可将各种信息上传至有关部门。
|
