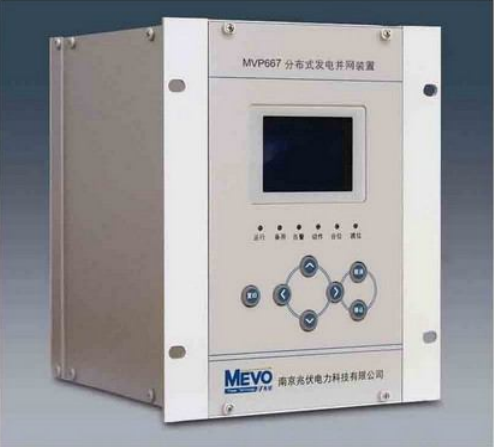

MVP667分布式发电并网装置
1 装置概述
MVP667分布式发电并网接口装置应用于分布式发电，实现分布式电站信息的采集、通信以及保护控制。
装置集成了保护、测控功能，同时还具备规约转换和远动功能，为监控系统或调度主站与分布式电站之间建立通信桥梁。装置上送遥信、遥测等信息到监控系统和调度主站，并接受主站的遥控、遥调等命令，装置可以转发遥调、启停等命令给逆变器，并接收逆变器上送的相关遥信数据。根据现场实际通讯条件，装置与主站之间的通讯可以支持光纤通信或无线通信（GPRS/CDMA）。
2 装置特点
■ 采用32位高性能DSP芯片，高性能硬件乘法器、大容量快速闪存、并行结构及多级流水线技术，提高了装置的可靠性和整体性能。
■ 采用快速高精度采样芯片，频率自动跟踪技术，保证了采样精度和测量计算精度。
■ 强大的通讯功能，工业以太网接口，标准通讯规约，系统响应速度快。
■ 高可靠的电磁兼容设计，标准背插式工业机箱，电路板采用表面贴装技术以及多层板工艺，选用快速瞬变电压抑制器件，使装置具有很强的电磁兼容能力。
■ 灵活的通讯方式，配有多个100Mbps以太网接口和RS-485/RS-232串口。支持电力行业通讯标准DL/T667-1999（IEC60870-5-103）、IEC60870-5-104、MODBUS等规约。支持100Mbps、超五类线或光纤通讯接口。
3 主要功能
3.1 保护功能
■ 三段式复压闭锁的方向过流保护
■ 反时限方向过流保护
■ 过负荷保护
■ 三段式方向零序过流保护
■ 反时限零序方向过流保护
■ 两段低频保护
■ 两段过频保护
■ 频率突变保护
■ 两段低电压保护
■ 两段过电压保护
■ 零序过压保护
■ 逆功率保护
■ 联跳开入保护
■ PT断线报警
3.2 测控功能
■ 遥信：16 路外部开关量遥信输入
■ 遥测：电压、电流、有功、无功、功率因数、频率
■ 遥控：断路器遥控分闸、合闸
3.3 通信功能
■ 通过串口或以太网口与逆变器、保护装置、电能表、智能电子设备通讯，接收它们上送的各种信息，如保护动作、SOE、电量等。
■ 根据工程需要实现规约转换，通过规约转换，实现站控层和间隔层之间的数据交换。
■ 承担与当地监控计算机系统或调度主站系统通信任务。
■ 装置对下可同时支持MODBUS、DLT645、IEC60870-5-103等多种规约，对上与调度主站通信支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等规约。
■ 对于不方便接入光缆的站点，装置可通过GPRS/CDMA无线方式实现主站、子站的通信。
■ 2/4个以太网接口，8个RS-485/RS-232串口。
3.4 故障记录功能
|
