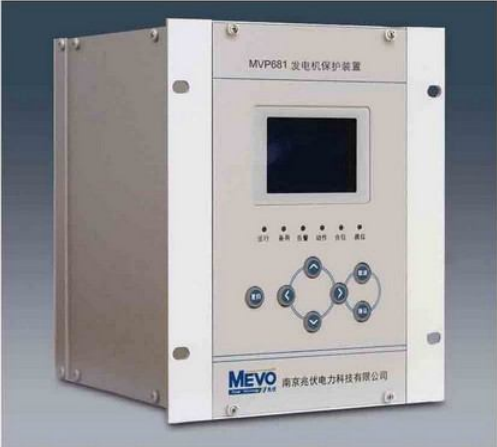

MVP681电动机保护装置
1 应用范围
MVP681发电机保护测控装置是针对中小发电机保护功能要求及配置特点研发的新一代数字式发电机保护测控装置。根据保护功能配置的不同，装置可分为两种型号：MVP681M发电机主保护（含差动及励磁变保护）装置、MVP681B发电机后备保护测控装置。装置采用开放式的设计理念，高性能、高可靠性的软硬件平台，完善可靠的保护模块，适用于各种接线型式的中小型发电机组，并满足电厂自动化系统的要求。
2 装置特点
1. 统一的保护平台
保护装置软硬件平台的统一，在带来可靠性及易维护性的同时，也增强了灵活性。在统一的平台上，通过发电机和励磁变的主保护、后备保护及异常运行保护功能的合理分配，构成保护装置。
2. 高性能、高精度、大容量
保护装置采用32位高性能DSP数字信号处理器，高精度A/D转换，保证了运算速度以及采样精度；采用大容量存储芯片来实现记录数据的存储，增强了存取的速度及可靠性。
3. 高可靠性的软硬件平台
在机械结构、元器件选型、硬软件设计等多个方面均采用可靠性设计方法，采用背插式、全封闭机箱，强弱电彻底分离等措施，提高了装置抗干扰能力；装置元器件均采用工业级标准，保证元器件的可靠性。
4. 友好的人机界面
装置采用中文液晶显示，提供图形化、全汉字的人机交互界面，功能丰富，操作方便。
5. 丰富灵活的通讯和对时接口
装置具有2个以太网口和1个RS485口，可通过常用规约与外部系统进行通信，满足电厂监控自动化系统需要。装置支持通讯对时，同时支持差分电平的IRIG-B对时
3 主要保护功能
发电机主保护装置和发电机后备保护测控装置，功能配置分别如下：
MVP681M发电机主保护装置功能配置
|
序号
|
保护功能
|
序号
|
保护功能
|
|
1
|
发电机纵差保护
|
2
|
发电机横差保护
|
|
3
|
励磁变过流保护
|
4
|
3I0定子接地保护
|
|
5
|
非电量保护
|
6
|
|
MVP681B发电机后备保护测控装置功能配置
|
序号
|
保护功能
|
序号
|
保护功能
|
|
1
|
复合电压记忆过流
|
2
|
对称过负荷（定时限、反时限）
|
|
3
|
负序过负荷（定时限、反时限）
|
4
|
过电压保护
|
|
5
|
3U0定子接地保护
|
6
|
转子一点接地保护
|
|
7
|
失磁保护
|
8
|
频率保护（低频、高频）
|
|
9
|
逆功率保护
|
10
|
|
|
