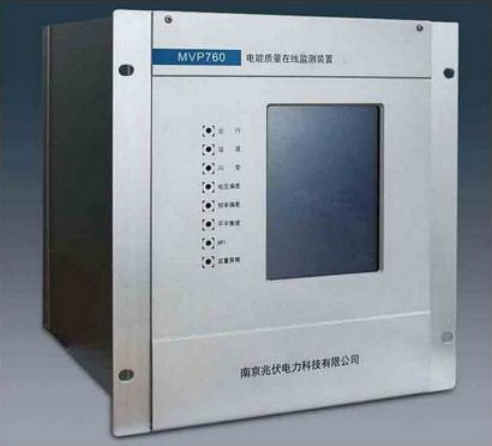

MVP760电能质量在线监测装置
1 装置概述
MVP760系列电能质量在线监测装置，采用了全新的高性能多核平台和嵌入式操作系统，完全遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，同时满足最新颁布的电能质量国家标准对各项指标测量和处理的要求。
装置在时钟同步、事件标记功能，以及各电能质量指标参数测量方法的标准化和指标参数的测量精度等各个方面均达到了IEC61000-4-30 A级标准。
装置能够满足从220V～500kV各电压等级，各种类型监测点电能质量监测的要求，适用于三相三线、三相四线和两CT等多种接线方式的场合。
2 装置特点
■ 采用32 位高性能处理器为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
■ 采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
■ 数据采集通道采用单通道单A/D设计，每个通道独享一个16位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
■ 采用现场可编程门阵列FPGA，减少了大量外围电路，提高了系统的可靠性，同时增强了系统的灵活性；
■ 大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
■ 采用频率跟踪技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；
■ 采用外部GPS同步采样技术，保证了同一变电站内或不同变电站内监测装置的同步采样；
■ 配置了冗余的、独立的双100M工业以太网，还选配有RS-232C/485通讯接口，可选择多种通讯方式与远方管理中心交互数据；
■ 采用了八层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；
■ 硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰达到了IEC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置的EMC的要求。
3 装置功能
装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。
装置具有以下功能：
■ 基本测量量
● 电网频率；电压、电流有效值；总的有功、无功功率、功率因数；
● 三相电压、电流有效值，基波功率、功率因数、相位等；
● 电压偏差；频率偏差；
● 三相电压不平衡度、三相电流不平衡度、负序电压、负序电流；
● 谐波（2～50次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；2～25次谐波的有功、无功功率等。
■ 高级监测指标，装置能在线测量
● 间谐波；
● 电压波动及闪变；
● 电压骤升、骤降、短时中断；
● 暂时过电压。
■ 人机界面功能
装置面板上带有大屏幕LCD显示器及触摸屏，以图形方式显示主要电能质量监测指标的实时数据。可对装置硬件时钟进行设置，对监测参数进行设置、修改和查看，并设有密码保护。
■ 记录存储功能
可对基本监测指标和高级监测指标实时保存，3min数据（保存最大值）在装置上最长保存时间为3个月，之后按”先进先出”原则更新。
■ 统计功能
装置具有对主要监测指标的在线统计功能，可统计一天内监测指标的最大值、最小值、平值、95％概率大值等。
■ 通讯功能
装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太接口与远方电能质量管理中心通讯，也可通过RS232C/RS485接口，以Modem或GPRS式与远方通讯。装置支持Modbus通讯协议、IEC 61850 MMS协议。
■ GPS 对时功能
装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管中心的时钟一致。
■ 告警功能
可根据用户设定的电能质量指标的限值，启动指标报警功能。
■ 录波功能
对于暂态电压事件，装置具有录波功能，能记录暂态电压事件发生时刻前20个周波和后20个周波的波形。
■ 本地PQDIF文件生成功能
统计数据及事件记录可以PQDIF文件格式保存。
■ 1Web功能
集成嵌入式WEB server功能，方便用户使用。
|
