MVI-C系列能效采集终端
1 产品概述
MVI-C系列导轨式能效采集终端（以下简称终端）是采用大规模集成电路，应用数字采样处理技术及SMT工艺设计制造的智能仪表，可以取代常规电力变送器、测量指示仪表、电能计量仪表以及相关辅助单元，广泛应用于能源管理系统、变电站自动化、配电网自动化中。终端采用LED显示，测量电能及其他电参量，可进行时钟、费率时段等参数设置。终端可选LORA无线、GPRS无线和RS485有线通讯三种方式，实现与上位机数据交换，极大方便了用电自动化管理。

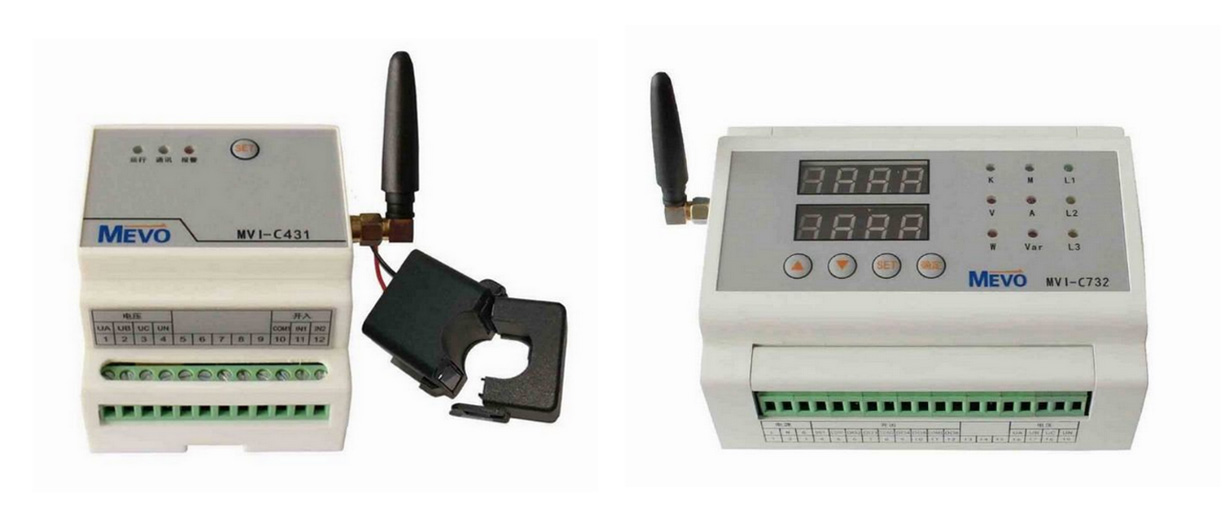

终端分C4和C7两种规格，均为导轨安装，体积小、精度高、安装方便。
2 产品规格
|
名称
|
型号规格
|
采集量
|
通讯方式
|
|
导轨式能效采集终端
（指示灯）
|
MVI-C431
|
1路交流(3电流3电压)
2路开入2路开出
|
485有线
|
|
MVI-C431W
|
LORA无线
|
|
MVI-C431G
|
GPRS无线
|
|
导轨式能效采集终端
（LED显示）
|
MVI-C732
|
2路交流(6电流3电压)
4路开入2路开出
1路漏电电流
2路温度
|
485有线
|
|
MVI-C732W
|
LORA无线
|
|
MVI-C732G
|
GPRS无线
|
3 功能模块
3.1计量功能
■ C4系列终端可实现对电压、电流、有功功率、无功功率、功率因素等电量参数进行测量及三相电能的测量计算。采用LORA无线、GPRS无线和RS485有线通讯方式实现远程电量参数采集，达到远程监控的功能。
■ C7系列终端可实现三相有功/无功电能的计量功能，并可测量三相电压、电流、有功功率、无功功率、功率因素等电量参数。可通过面板上的按键查询所有显示项，采用LORA无线、GPRS无线和RS485有线通讯方式实现远程电量参数采集，达到远程监控的功能。
3.2通讯模块
（1）RS485有线通讯
异步半双工；波特率2400～19200bps可设置，出厂默认9600bps；传送格式：1位起始，8位数据，1位校验，2-3位停止，（N81 E81 O81）可选；
（2） 无线通讯
通讯速度0.3kbps~50kbps；
（3） 通讯协议 MODBUS-RTU
MODBUS协议在一根通讯线采用主从应答方式的通讯连接方式。
|
