MVD-TS系列无线温度传感器
1 产品装置
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

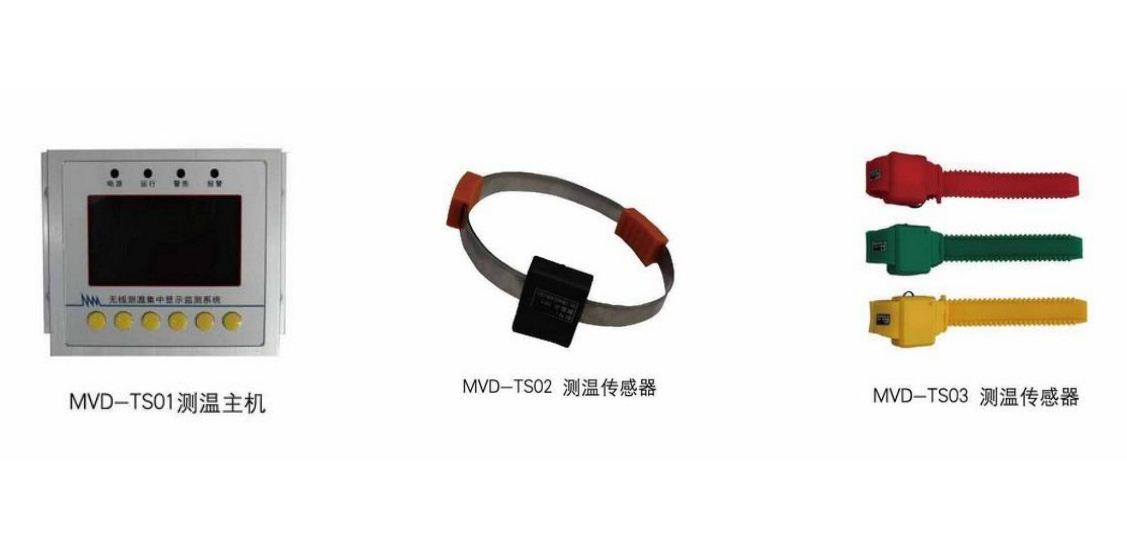

2 产品分类及主要功能
|
产品名称
|
产品型号
|
主要功能
|
|
无线测温主机
|
MVD-TS01
|
壁挂式，可接240点
|
|
无线测温传感器
|
MVD-TS02
|
微型感应式测温
|
|
MVD-TS03
|
表带式感应测温
|
3 无线测温主机
MVD-TS01无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。
主要功能
|
接收数据
|
接收无线温度传感器上传的温度和传感器工作电压
|
|
显示数据
|
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合
|
|
时钟显示
|
实时时钟显示，并作为事件记录的时间基准
|
|
参数设置
|
所有参数灵活可设，操作方便，掉电数据不丢失
|
|
报警输出
|
当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示
|
|
温度报警记录
|
记录曾发生过报警的测温位置的温度、开始时间和结束时间，最多可保存200条记录，当超过200条记录时，自动覆盖最早的记录
|
|
密码管理
|
采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能
|
4 MVD-TS02/TS03无线温度传感器
无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度，采集到的温度信号通过无线网络发送到无线式温度监测仪。
主要功能
|
|
主要功能
|
功能介绍
|
|
|
温度检测功能
|
实时检测被测部位的当前温度
|
|
|
供电电压自检功能
|
实时检测传感器自身的供电电压值
|
|
|
所检测到的数据全部通过无线上传到无线测温主机
|
|
