MVF280电气火灾监控系统
MVF280电气火灾监控系统是集监视、报警、管理于一体的危机测控系统，适用于办公大楼、商场酒店、生活小区、工矿企业等区域电气防火的集中监控。电气火灾监控系统由MVF280-A系列电气火灾监控设备和MVF280-T系列电气火灾监控探测器组成，监控设备通过RS485总线与多台监控探测器相连，实时检测电气线路的工作状态，当漏电、超温报警及电源或通讯发生故障时，检测设备发出报警信号，显示故障位置、漏电值、温度值等信息，并可以控制继电器输出。
本系统设备符合国家标准《GB14287.1-2014电气火灾监控设备》和《GB14287.2-2014剩余电流式电气火灾监控探测器》的要求。
|
电气火灾监控产品型号
|
|

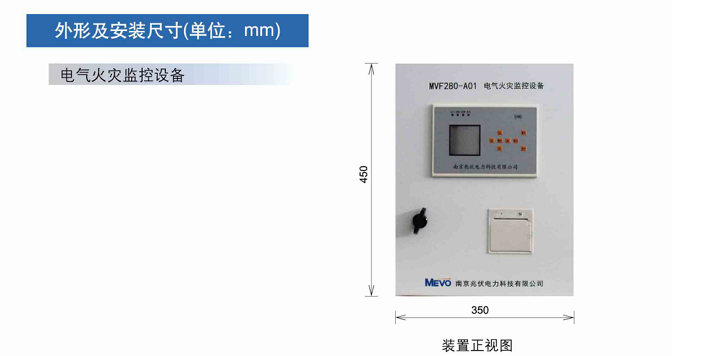

MVF280-A01
|
电气火灾监控主机
|
|
MVF280-T10-M
|
电气火灾监控探测器（开孔式）
|
|
MVF280-T10-D
|
电气火灾监控探测器（导轨式）
|
技术指标
|
输入
|
网络
|
三相TT、TNS、TN-C-S或TNC（局部TT）系统
|
|
频率
|
50Hz
|
|
电压等级
|
0.4KV
|
|
剩余电流监测范围
|
200mA-1000mA
|
|
温度监测范围
|
40℃~145℃
|
|
输出
|
通讯
|
RS485端口，Modbus-RTU协议
|
|
报警方式
|
声光报警
|
|
事件记录
|
16条事件记录，4条故障记录
|
|
报警设置
|
额定动作电流值
|
200mA-1000mA
|
|
额定动作温度值
|
45℃~140℃
|
|
声响器件声压值
|
大于70Db，小于115dB（蜂鸣器前方1m，A计权）
|
|
延时时间
|
1s-30s
|
|
测量精度
|
剩余电流
|
2级
|
|
温度
|
±1℃
|
|
工作电源
|
AC220V；功耗：≤5VA
|
|
工频耐压
|
AC 1.25kV/1min
|
|
环境
|
工作温度：－10℃～＋40℃；存储温度：－20℃～＋70℃；
相对湿度： 5%～93%不结露；海拔高度：≤2500m
|
MVF280-A01监控设备主要功能
●监控报警功能
监控设备能接收多台探测器的漏电、温度信息，发出声光报警信号，记录报警时间。
●控制输出功能
检测到回路发生漏电时，监控设备的控制继电器可以断开被保护线路或设备。
●故障报警功能
探测器测量回路短路、断路故障，或者监控设备自身异常时，监控设备将显示故障信息，同时发出故障报警。
●系统自检功能
可对监控系统全部自检，也可对液晶屏幕、声音系统和灯光系统进行单独自检。
●信息存储功能
当发生漏电报警或通讯、电源故障时，系统自动存储报警和故障信息。
●电源切换功能
主电源发生故障时，监控设备可自动切换到备用电源工作，并发出报警。当主电源恢复到正常供电时，可以自动切换到主电源。
●权限控制功能
监控设备系统设置了两级操作权限，重要操作需要输入系统密码进行确认。
MVF280-T探测器主要功能
● 最多可至10路剩余电路监测功能；
● 最多可至4路温度检测功能；
● 剩余电流及温度保护功能；
● 继电器保护输出功能：报警输出或脱口输出；
● 报警记录功能：记录报警发生的时间、类型和参数，为诊断故障提供依据。
功能列表
|
型号MVF280-T10
|
M10
|
M11
|
M40
|
M42
|
D10
|
D44
|
D82
|
DA0
|
|
测量
参数
|
漏电
|
√
(一路)
|
√
(一路)
|
√
(一路)
|
√
(四路)
|
√
(一路)
|
√
(四路)
|
√
(八路)
|
√
(十路)
|
|
温度
|
|
√
(一路)
|
|
√
(两路)
|
|
√
(四路)
|
√
(两路)
|
|
|
显示
方式
|
液晶
|
√
|
√
|
√
|
√
|
|
|
|
|
|
双行数码管
|
|
|
|
|
√
|
√
|
√
|
√
|
|
选配
功能
|
通讯+开出
|
√
|
√
|
√
|
√
|
|
|
|
|
|
通讯+开出
+开入
|
|
|
|
|
√
|
√
|
√
|
√
|
|

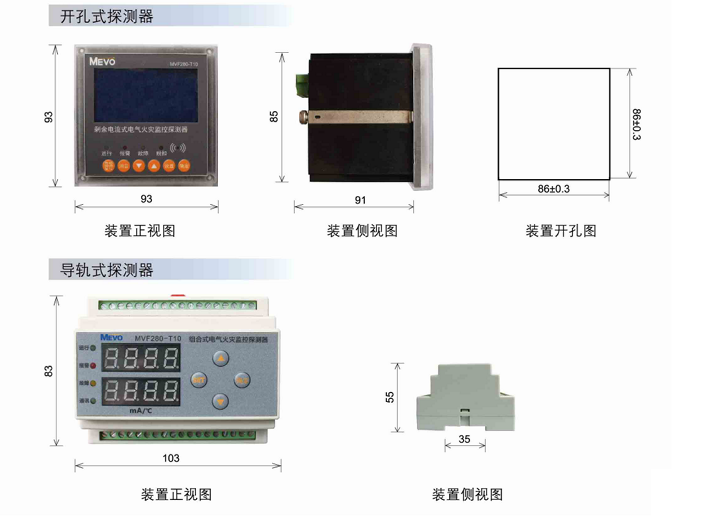

安装方式
|
开孔
安装
|
√
|
√
|
√
|
√
|
|
|
|
|
|
35导轨安装
|
|
|
|
|
√
|
√
|
√
|
√
|
|
