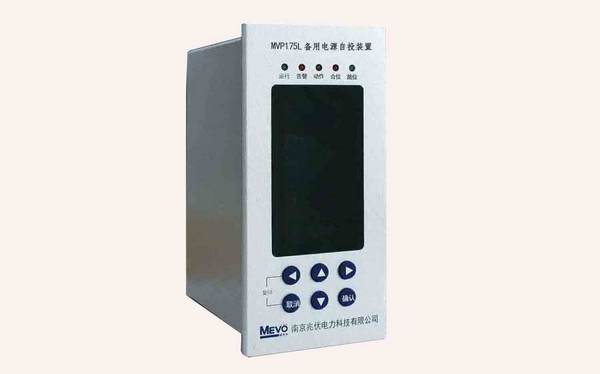

MVP175备用电源自投装置
1 简介
MVP175备用电源自投装置是在多年实践应用和运行经验的基础上，吸取了国内外微机保护装置先进技术，研制推出的新一代备自投装置。广泛适用于电力、水利、石油、化工等行业10kV及以下电压等级系统。
装置具备完善的备自投功能，可集中组屏安装或在开关柜上分散安装。装置采用薄型密封式结构设计，适合环网柜安装。配合通讯管理单元和监控系统，可以构成完整的自动化系统。
装置分MVP175L和MVP175W两种规格，其中L型为竖向安装，W型为横向安装。
2 特点
■先进的32位高速处理器，强大的运算判断处理能力。
■3.5寸中文液晶显示，人机界面友善、操作方便。
■采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。
■采用高分辨率采样芯片，精度高，测量精确。
■采用高可靠性设计，并具有完善的自检功能。保证装置可靠运行。
■体积小、重量轻，方便安装使用。
■装置具有高速RS485通讯接口，方便与各类监控系统及其他智能设备连接通讯。
3主要功能
3.1保护功能
装置适用于10kV及以下电压等级，功能完善，具体介绍参见后续章节。
装置工作电源交直流通用，开入回路采用装置自身提供的DC48V电源；继电器出口均为空接点，可直接接入交流或直流控制回路。
装置不受工作电源、控制电源类型的限制，可在各种常见电源条件下可靠工作
3.2测量功能
装置设有4路开关量接口，开入量电源为装置自身输出的直流48V电源。可用于采集断路器位置接点、外部闭锁接点等开关量。
3.3事件报告功能
装置具有事件报告记录功能，可以将发生的重要事件生成报告保存，装置失电后报告不丢失。装置事件的存放采用循环方式，即有最新事件报告保存时，最老的事件自动被删除。动作事件报告的内容为装置发生保护动作的保护类型、保护动作的发生时间。
|
