MVI-T系列电力监控仪表

1、产品简介
MVI-T系列仪表采用单独电源供电方式，电压、电流信号经取样电路分别取样后经CPU处理后得到电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能和频率等实时数据。
1.1 功能列表
①型号尾缀 M：RS485通讯，I：2开入，O：1开出，W：LORA无线，Z：直流工作电源
②开出可设置为越限报警或遥控
③型号带“L”为液晶显示，无则为数码管显示
1.1.1 48系列仪表
|
型 号
功 能
|
MVI4T-I
单相电流表
|

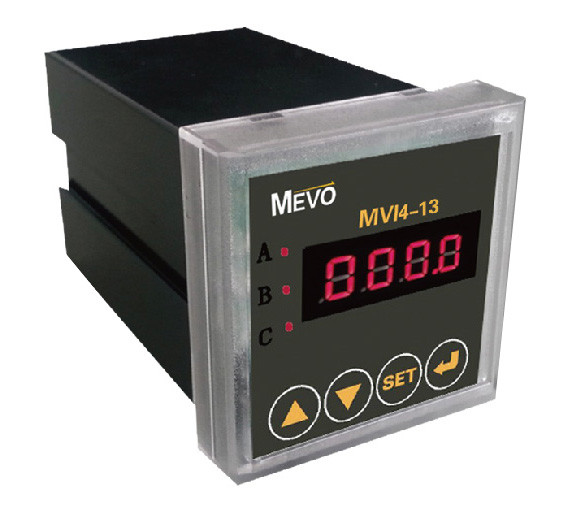

MVI4T-I3
三相电流表
|
MVI4T-U
单相电压表
|
MVI4T-U3
三相电压表
|
|
测量参数
|
单相电流
|
√
|
|
|
|
|
三相电流
|
|
√
|
|
|
|
单相电压
|
|
|
√
|
|
|
三相电压
|
|
|
|
√
|
|
电网频率
|
√
|
√
|
√
|
√
|
|
显示方式
|
单行数码管
|
√
|
√
|
√
|
√
|
|
选配功能
|
485通讯（M）
|
√
|
√
|
√
|
√
|
1.1.2 72/80/96系列仪表
█ 多功能谐波表
|
型 号
功 能
|
MVI7TL-H3
|
MVI8TL-H3
MVI9TL-H3
|
|
测量
参数
|
三相电流
|
√
|
√
|
|
三相电压
|
√
|
√
|
|
电网频率
|
√
|
√
|
|
有功、无功、
功率因数
|
√
|
√
|
|
四象限电能
|
√
|
√
|
|
谐波测量
|
√
|
√
|
|
显示方式
|
液晶
|
液晶
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
|
无线通讯（W）
|
-
|
√
|
█ 多功能复费率表、谐波表
|
型 号
功 能
|
MVI9TL-F3
|
MVI9TL-HF3
|
|
测量
参数
|
三相电流
|
√
|
√
|
|
三相电压
|
√
|
√
|
|
电网频率
|
√
|
√
|
|
有功、无功、
功率因数
|
√
|
√
|
|
四象限电能
|
√
|
√
|
|
谐波测量、
|
-
|
√
|
|
复费
|
√
|
√
|
|
显示方式
|
液晶
|
液晶
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
|
无线通讯（W）
|
√
|
√
|
█ 多功能表
|
型 号
功 能
|

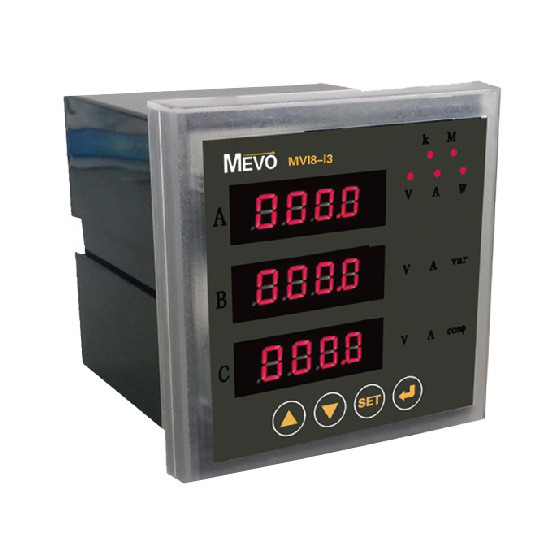

MVI7T(L)-E3
|
MVI8T(L)-E3
MVI9T(L)-E3
|
|
测量
参数
|
三相电流
|
√
|
√
|
|
三相电压
|
√
|
√
|
|
电网频率
|
√
|
√
|
|
有功、无功、
功率因数
|
√
|
√
|
|
四象限电能
|
√
|
√
|
|
显示方式
|
三相数码管（液晶）
|
三相数码管（液晶）
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
|
无线通讯（W）
|
-
|
√
|
█ 三相电流表
|
型 号
功 能
|
MVI7T(L)-I3
|
MVI8T(L)-I3
MVI9T(L)-I3
|
|
测量
参数
|
三相电流
|
√
|
√
|
|
电网频率
|
√
|
√
|
|
显示方式
|
三相数码管（液晶）
|
三相数码管（液晶）
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
|
无线通讯（W）
|
-
|
√
|
█ 三相电压表
|
型 号
功 能
|
MVI7T(L)-U3
|
MVI8T(L)-U3
MVI9T(L)-U3
|
|
测量
参数
|
三相电压
|
√
|
√
|
|
电网频率
|
√
|
√
|
|
显示方式
|
三相数码管
（液晶）
|
三相数码管
（液晶）
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
|
无线通讯（W）
|
-
|
√
|
█单相电流、电压表
|
型号
功能
|
MVI7T-I、MVI8T-I、MVI9T-I
单相电流表
|
MVI7T-U、MVI8T-U、MVI9T-U
单相电压表
|
|
测量
参数
|
单相电流
|
√
|
|
|
单相电压
|
|
√
|
|
电网频率
|
√
|
√
|
|
显示
方式
|
单行数码管
|
√
|
√
|
|
选配
功能
|
485通讯(M)+ 2开入(I)+1开出(O)
|
√
|
√
|
1.2 技术指标
（1）信号
三相四线/三相三线； 量程： 400V / 100V, 5A / 1A；
过载： 持续1.2倍，瞬时电压2倍1秒，瞬时电流5倍1秒；
（2）电网系统频率： 45～55Hz
（3）电源输入范围： AC/DC 85～270V；
（4）精度
|
参数
|
额定值
|
范围
|
精度
|
|
电压
|
100V/400V
|
5～120%
|
0.5%
|
|
电流
|
5A/1A
|
0～120%
|
0.5%
|
|
有功/无功/视在功率
|
|
|
0.5%
|
|
有功/无功电能
|
|
|
0.5%
|
|
功率因数
|
|
|
0.5%
|
|
频率
|
|
45～55Hz
|
±0.02Hz
|
（5）气候条件
正常工作温度：－10℃～＋55℃ 存贮和运输温度：－20℃～＋70℃ 存贮和工作湿度：≤85％
|
